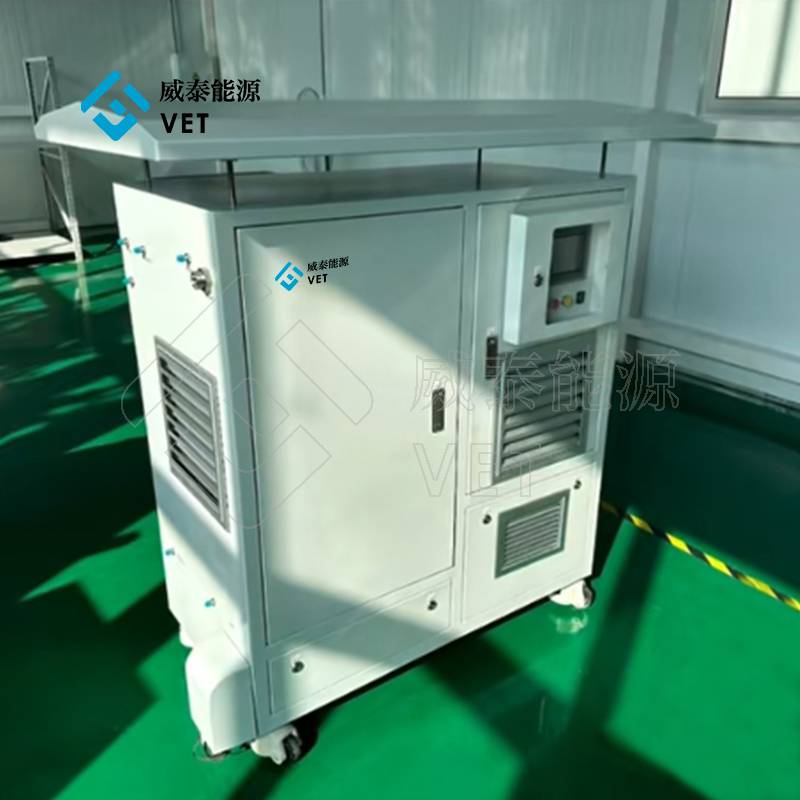

3kW 메탄올 수소 생산 발전 시스템

중국 베트의 3kW 메탄올 수소 생산 발전 시스템은 청정 에너지 분야에서 최첨단 솔루션을 나타냅니다. 이 시스템은 고급 메탄올 수소 생산 기술과 효율적인 발전 기술을 결합하여 기존 에너지 원에 대한 신뢰할 수 있고 환경 친화적 인 대안을 제공합니다.

이 발전 시스템은 수소 연료 전지 기술을 활용하여 메탄올에서 파생 된 수소를 전기로 전환시킵니다. 이 과정은 효율적이고 지속 가능하므로 에너지 요구를 충족시키면서 탄소 배출량을 줄이는 데 탁월한 선택이됩니다. 다양한 응용 프로그램을 위해 설계된이 시스템은 산업 시설, 원격 발전소 및 백업 에너지 공급 장치에 사용하기에 이상적입니다.

프로세스 흐름

이 시스템의 프로세스 원리 :

장비 공정의 기본 원리는 메탄올 증기를 사용하여 고온에서 촉매의 작용하에 수증기와 반응하여 조잡한 수소를 생성하고 정제를 위해 정화기에 들어가 고급 수소를 얻은 다음 다운 스트림 연료 전지 시스템을 사용하여 전원 전원 전원을 공급하거나 배터리 기반 에너지 저장 시스템에 저장하는 것입니다.

메탄올 물 개질 반응은 다중 성분, 다중 반응 가스-고고 촉매 복합 반응 시스템이다. 특정 화학 반응에는 다음이 포함될 수 있습니다.

메탄올 증기 개혁 반응 (주 반응);

CH3OH +H2O → CO2 +3H2, AH = +49 kJ/mol

메탄올 균열 반응 :

CH3OH → CO +2H2, AH = +91KJ/mol

역수 가스 반응 :

CO2+ HZ → CO+ H2O, AH =+ 42 kJ/mol

전체 공정은 다음과 같습니다. 첫째, 탈염 물과 메탄올은 설정 비에 따라 혼합 된 다음 고압 주입 펌프를 통해 수소 정제 시스템에 주입됩니다. 혼합 액체가 기화기에서 빠르게 기화 된 후, 촉매 베드 (400-500 ° C)로 들어가 메탄올 증기 개질 반응을 겪습니다. 메탄올의 단일 통과 전환율은 일반적으로 95% 이상이며, 주로 75% H2, 24% CO2 및 CO 및 CH4와 같은 불순물 가스의 3% 미만인 COR 및 CH4를 생성합니다. 이 원유 수소는 조밀 한 금속 막 정화기에 직접 들어갈 수 있으며, 이는 ISO 14687-2019 및 GBT37244-2018 표준에서 수소에 대한 양성자 교환 막 연료 전지의 요구 사항을 충족하는 5N에 가까운 순도로 조상 수소를 수소로 정제 할 수 있습니다. 정제 된 수소는 연료 전지가 전기를 생성 한 후 수소 단위에 직접 사용될 수 있으며, 수소의 화학 에너지는 연료 전지를 통해 전기 에너지로 전환된다. 생성 된 전기 에너지는 외부 전원 공급 장치에 사용되거나 리튬 배터리 기반 에너지 저장 시스템을 통해 대기에 저장할 수 있습니다. 프로세스 흐름은 아래 그림에 나와 있습니다.
