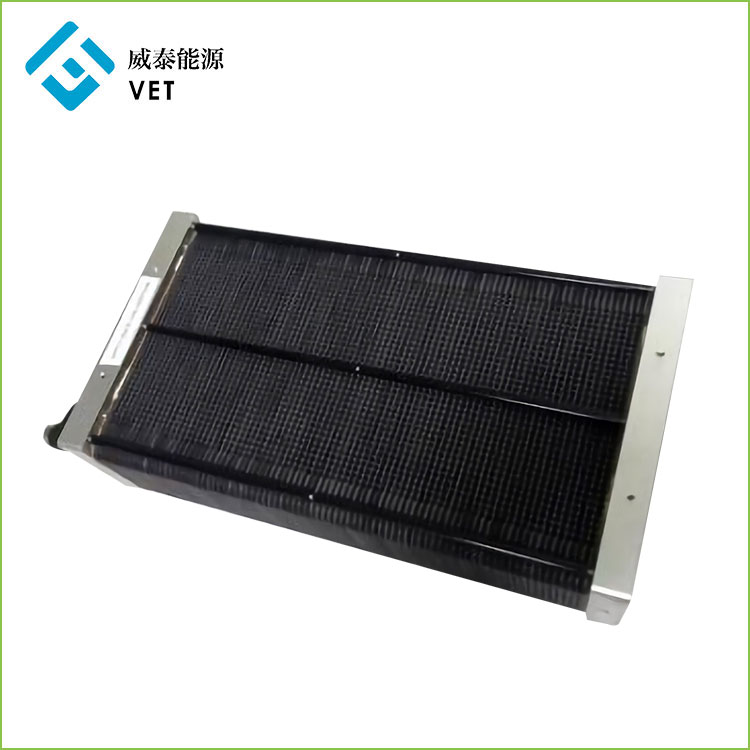

UAV용 900W 공냉식 연료전지 스택
  • UAV용 900W 공냉식 연료전지 스택UAV용 900W 공냉식 연료전지 스택

UAV용 900W 공냉식 연료전지 스택

Vet Energy는 UAV 제조 업체 및 공급 업체를위한 유명한 중국 900W 공기 냉각 연료 전지 스택 중 하나입니다. 우리 공장은 UAV 용 900W 공기 냉각 연료 전지 스택 제조를 전문으로합니다. 우리는 품질 지향 및 고객 우선의 원칙을 고수하며 비즈니스 협력을 위한 귀하의 편지, 전화 및 조사를 진심으로 환영합니다.

문의 보내기

제품 설명

CHIVET은 UAV 제조업체 및 공급업체를 위한 유명한 중국 900W 공기 냉각 연료 전지 스택 중 하나입니다.

이 UVA용 수소 연료 전지 스택은 545w/kg의 출력 밀도를 특징으로 합니다.

당사의 가볍고 전력 밀도가 높은 UAV 연료 전지 모듈을 사용하면 고객이 기존 배터리 기술의 제약을 우회하여 드론 비행 시간과 범위를 크게 연장하는 동시에 견고하고 가벼운 패키지로 깨끗한 DC 전력을 생산할 수 있습니다.



당사의 드론 연료 전지 전력 모듈(FCPM)은 해양 검사, 수색 및 구조, 항공 사진 및 매핑, 정밀 농업 등을 포함한 광범위한 전문 상업 응용 분야에 이상적입니다.




UAV용 900W 공냉식 연료전지 스택


1.제품소개

• 이 UVA용 수소연료전지 스택은 545w/kg의 출력밀도가 특징입니다.

• 건조 수소 및 주변 공기에서 작동

• 견고한 금속 전체 셀 구조

• 배터리 및/또는 슈퍼 커패시터와의 하이브리드화에 이상적

• 입증된 내구성과 신뢰성

• 모듈식 및 확장 가능한 솔루션을 제공하는 다양한 구성 옵션

• 다양한 애플리케이션 요구 사항에 맞는 다양한 스택 옵션

• 낮은 열 및 음향 특성

• 직렬 및 병렬 연결 가능


900WAir 냉각 연료 전지 시스템

연료 전지 시스템에는 스택, 전원 관리 장치, 팬, 솔레노이드 밸브, 온도 센서, 온도 및 습도 센서 및 제어 소프트웨어가 포함됩니다.



0.9kw 공기 냉각 연료 전지 시스템 다이어그램


연료전지 시스템의 구조도




2. 제품 매개변수(사양)

2.1 900W 공기 냉각 연료 전지 스택 매개변수


이 연료 전지 스택은 888w/kg의 출력 밀도를 특징으로 합니다.

경량, 저전력 소비 애플리케이션 또는 휴대용 전원에 사용할 수 있습니다.

작은 크기는 작은 응용 프로그램으로 제한되지 않습니다.

다수의 스택을 당사의 독점 BMS 기술에 따라 연결하고 확장하여 고전력 소비 애플리케이션을 지원할 수 있습니다.

H-48-900 매개변수

출력 매개변수

정격 전력

900W

정격 전압

36V

정격 전류

25A

DC 전압 범위

30-60V

능률

‰50%

연료 매개변수

H2 순도

≥99.99%i¼ˆCOI¼œ1PPM)

H2 압력

0.045i½ž0.07Mpa

H2 소비

13.1L/분

주변 매개변수

작동 주변 온도

-5i½ž45℃

작동 주위 습도

10% ½ž95%

보관 주변 온도

-10i½ž75℃

소음

≤40dB@3m

물리적 매개변수

FC 스택

18.1(L)*14.9(W)*6.9(H)

FC 스택

1.65KG

치수 ¼ˆcm)

무게(kg)

체계

18.1(L)*15.5(W)*13.7(H)

체계

2.9KG

치수 ¼ˆcm)

무게 ¼ˆkg ¼‰

(팬 및 BMS ¼‰ 포함

출력 밀도

486W/L

출력 밀도

545W/KG

볼륨별

무게로



0.9kw 스택 편광 곡선



2.2 연료 전지 시스템 구성 요소

2.2.1 주요 보조 부품(BMS) -- 연료 전지 관리 시스템

수소 구동 UAV 스택을 위한 특수 전력 관리 시스템은 연료 전지 시스템의 원격 제어 및 정보 획득을 실현할 수 있습니다. 그것은 이차 전지와 지능형 하이브리드가 될 수 있으며 이차 전지에 대한 적응 형 충전도 가능하며 연료 전지 배터리 응용 분야의 핵심 기술입니다.



2.2.1 Chivet2022 연료 전지 관리 시스템의 표준 매개변수









성능

입력

FC 끝에서 최대 입력 전류

80A

FC 끝에서 최대 입력 전압

80V

하이브리드 배터리 끝단의 최대 입력 전류

80A

하이브리드 배터리 끝의 최대 입력 전압

80V

4채널 온도 입력 끝

-60-150

1채널 주변 온도 및 습도 입력단

-60-150,RH30i½ž100%



2채널 압력 입력단

0-100MPa

2채널 속도 펄스 신호 수신단

팬 또는 펌프의 속도를 측정하는 데 사용

















성능 출력

하이브리드 출력 전류

장기간 사용시 최대 80A, 순간 피크값 150A(5min)

하이브리드 출력단의 최대 전압

80V

2개의 PWM 펄스 폭 속도 조절 출력

0 ~ 100% 속도 조절, 냉각 공기 제어

팬 또는 냉각 순환 펌프.

가습 전원 출력 1개

전압 5V, 최대 전류 5A

냉각 팬 전원 출력 1개

전압 12V ~ 36V, 최대 전류

10A

냉각 순환수 펌프 1대의 출력

전압 12V ~ 36V, 최대 전류

10A

단방향 스택 가스 입구 솔레노이드 밸브의 출력

전압 12V ~ 36V, 최대 전류 3A

단방향 스택 가스 배출구 솔레노이드 밸브의 출력

전압 12V ~ 36V, 최대 전류 3A

외부 부하 전원 출력

전압 12V ~ 36V, 최대 전류 6A

비행 제어 전원 출력

전압 12V ~ 48V, 최대 전류 3A

대기 전원 출력 포트

최대 전류 5A

2개의 통신 포트

485/TTL















소프트웨어 기능 지원

디스플레이: 연료 전지 전압, 전류, 출력 전력 및 온도; 하이브리드 전기

셀 전압, 충전 방전 전류 및 출력 전력; 시스템의 총 출력 전력; 환경

온도 및 습도; 냉각 팬 속도; 수소 저장 탱크의 압력과 배터리의 가스 압력

정전류 또는 연료전지 성능 적응형 충전 선택 가능, 최대 충전 전류 25A(충전 모듈에는 냉각 팬 장착)

제어: 가스 입구 및 출구 솔레노이드 밸브; 2차 전지 충전 모드 및 충전

현재 값, 충전 조건 설정; 냉각 팬 속도 및 온도 제어 조건 설정

결정된; 냉각수 펌프 속도 및 온도 제어 조건 설정; 가스 압력 센서

환경적 특성

작동 온도

-45-60

작업 환경의 습도

0-100%

보관 환경의 습도

-75-75c

물리적 매개변수

크기

160*120*45mm

무게

480g


2.2.2 수소 저장병

일의 압박감

35MPa

용량

12L

크기

D196*L532

무게

3.85KG

일생

500배 팽창 및 수축


2.2.3 솔레노이드 밸브

정격 전압

DC24V

정격 전류

120+-15%mA

압력 범위

0-90Kpa

<2w

작동 온도

0C-55

무게

50 그램

일생

100000번 전환




2.2.4 냉각 팬





정격 전력

57.6w DC48V/1.2A

작동 온도

-20-70

속도

14900R/분

크기

91*91*38mm

유량

5.1m3/분

소음

40dB

일생

70000h/40


2.2.5 소형 팬 냉각 제어 시스템

정격 전력

1.44w DC24V/0.06A

속도

5000R/분

크기

30*30*10mm

무게

8g

소음

16dB

일생

28000h/40



3. 제품 적용 및 작동 원리

PEM 연료전지 드론 파워팩 개발

(-10 ~ 45ºC 사이의 온도에서 작동)



당사의 드론 연료 전지 전력 모듈(FCPM)은 해상 검사 UAV, 수색 및 구조 UAV, 항공 사진 및 매핑 UAV, 정밀 농업 UAV 등을 포함하여 광범위한 전문 UAV 상업용 애플리케이션에 전원을 제공하는 데 이상적입니다.



연료 전지는 전기 화학 반응을 사용하여 연소 없이 전기를 생산합니다. 수소 연료 전지는 수소와 공기 중의 산소를 결합하여 부산물로 열과 물만 방출합니다. 내연기관보다 효율적이고 배터리와 달리 재충전이 필요하지 않으며 연료가 공급되는 한 계속 작동합니다.



당사의 드론 연료 전지는 공랭식이며 연료 전지 스택의 열이 냉각판으로 전달되고 기류 채널을 통해 제거되어 단순화되고 비용 효율적인 전력 솔루션이 됩니다.


수소 연료 전지의 주요 구성 요소 중 하나는 흑연입니다.바이폴라 플레이트. 2015년 VET는 흑연 양극판 생산의 장점으로 연료 전지 산업에 진출했습니다. 회사 Miami Advanced Material Technology Co., LTD를 설립했습니다.


수년간의 연구 개발 끝에 수의사는 공냉식 10w-6000w 수소 연료 전지, UAV 수소 연료 전지 800w-3000w 생산을 위한 성숙한 기술을 보유하고 있습니다. 새로운 에너지의 가장 큰 에너지 저장 문제는 PEM이 전기를 변환한다는 아이디어를 제시합니다. 에너지를 수소로 변환하여 저장하고 수소연료전지는 수소로 전기를 생산합니다. 태양광 발전 및 수력 발전과 연결될 수 있습니다.
