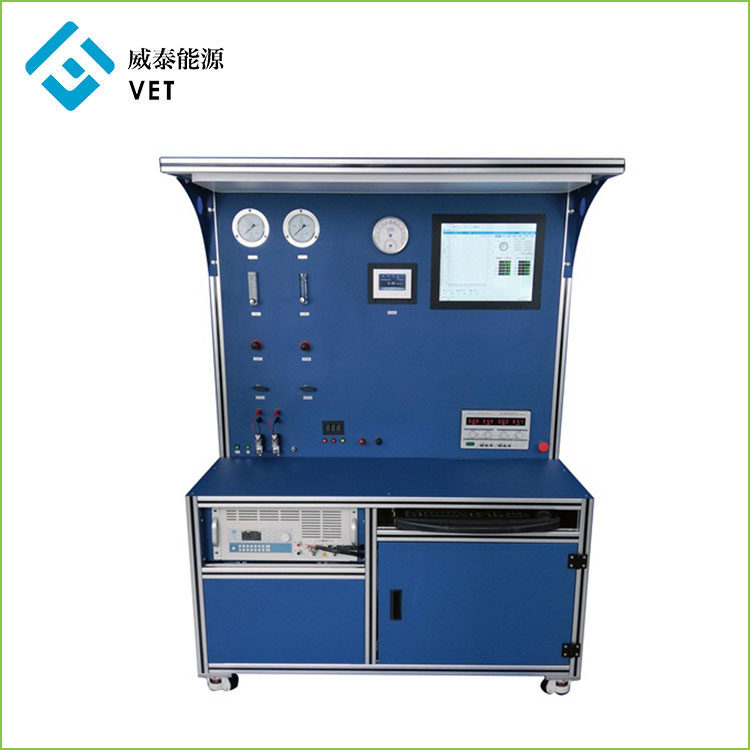

수소 연료 전지 테스트 벤치

1.제품소개

당사에서 독자적으로 개발 및 생산한 수소연료전지 테스트벤치입니다. 수소연료전지의 정전압, 정전류, 전력, 성능, 수명을 테스트하는데 사용됩니다.

테스트벤치는 사용자의 수소연료전지의 작동상태와 성능지수를 자동으로 테스트하는 장비에 적용된다. 장비는 모바일 테스트 벤치와 보조 연결 케이블로 구성되며 수소 타이밍 배기 장치, DC 프로그램 가능한 전자 부하, 이중 DC 전원 공급 장치, 수소 유량계 및 기타 장비가 장착되어 있습니다.

장비는 전문가가 장비를 작동 위치로 이동하여 고정하고 테스트된 장치에 케이블을 연결하고 전원 공급 장치와 가스 소스를 확인하고 컴퓨터에 표시되는 지침에 따라 소프트웨어를 시작해야 합니다. 시스템은 자동으로 테스트 조건을 설정하고 테스트 결과를 얻을 수 있으며 출력 테스트 결과는 컴퓨터 모니터에 표시할 수 있으며 필요한 경우 컴퓨터 또는 USB 드라이브에 저장할 수 있습니다.

2. 제품 매개변수

3. 제품 기능 및 응용

제품 특징:

완전 통합 및 소형

정확한 가스 흐름 제어

정확한 온도 및 습도 조절

연료전지용 정밀 전자부하

다중 보안 기능

소프트웨어에는 완전한 기능이 있습니다.

신청:

PEMFC 단일 셀에 적합합니다.

4. 제품 세부 정보

시스템 구성 요소 소개

수소 가스 공급 부분은 다음과 같습니다.

1-수소 압력 게이지:, 수소 압력을 보여줍니다

4-수소 유량계: 수소 순간 유량, 누적 유량 표시에 사용

7-수소 로터 유량계: 수소 유량을 조정하고 시계 반대 방향으로 증가하고 시계 방향으로 감소하며 0-10L/min 유량에서 조정 가능합니다.

9-수소 압력 조절 밸브: 수소 압력을 조정하고, 시계 반대 방향으로 낮추고, 시계 방향으로 더 크게, 0-0.4 MPa 압력 조절 가능.

11- 수소 스위치: 수소 출력을 열고 닫는 데 사용됩니다.

14-솔레노이드 밸브 스위치: 제어 솔레노이드 밸브의 전원이 켜집니다.

15-솔레노이드 밸브: 수소 간격 배기를 제어하는 ​​데 사용되며 왼쪽은 흡입 밸브, 오른쪽은 배기 밸브입니다.

16-배기 시간 표시(조정 가능): 간격 시간 주기에서 솔레노이드 밸브가 열리고 닫히는 제어, 세 가지 키: 모드 선택, 키, 빼기 키.

공기 공급 부분은 다음과 같습니다.

2- 기압 게이지: 기압 표시

8-에어 로터 유량계: 기류를 조정하고 시계 반대 방향으로 증가하고 시계 방향으로 감소시키며 0-10L/min 유량에서 조정 가능합니다.

10- 공기 압력 조절기: 공기 압력을 조정하고 시계 반대 방향으로 낮추고 시계 방향으로 크게, 0-0.4 MPa 압력 조절 가능.

12-에어 스위치: 공기 출력을 열고 닫습니다.

로드 섹션은 다음과 같습니다.

5-디스플레이 화면

19 및 20-부하 입력 포트

21-DC 전자 부하

24-컴퓨터 호스트

전자 부하는 패널 또는 PC 끝 컴퓨터 조작으로 작동할 수 있습니다.

전원 공급 장치 부분은 다음과 같습니다.

17- 조정 가능한 DC 조정 전원 공급 장치
